HTD12535超高溫承壓釜體研發過程

自主研發
HTD12535超高溫承壓釜體研發過程

超高溫承壓釜體(HTD12535)

超高溫承壓釜體是一種專門設計的壓力容器,配套于超高溫滾子加熱爐。主要用來做靜態或高溫動態狀態下的陳化試驗,試驗后其樣品溫度在高于水的沸點溫度條件下仍然保持液體狀態。

本產品主要以耐高溫的出發點考慮,從材質、密封、加壓方式和安全防護四大方面進行發明,本發明的材質主要采用鎳基高溫合金,表面進行特殊工藝處理,從而提高了釜體的耐高溫性能;密封材料選擇耐高溫耐腐蝕的材料,特殊工藝加工處理;采用釜蓋法蘭盤帶螺紋連接的方式對釜體密封蓋進行加壓,法蘭盤上帶有均勻分布的8個螺紋孔,在施加扭矩力的時候,采用專用扭力扳手分次施加不同扭矩力的方式,對法蘭盤進行擰緊;安全防護方面主要有三個方面:密封蓋與導流管間的緩沖區,在排氣閥增設防護罩,另外可防止釜內鉆井液倒流產生的爆破現象。

本產品的優點:耐高溫、安全系數高、密封性能好,為高溫狀態下的陳化試驗提供更加準確的測試結果,更能準確的反映出鉆井液或泥漿的性質。

產品研發背景:針對目前市場上的陳化釜存在安全系數低、密封性能差、溫度不達標等問題,進行研發本產品。

本項目于2019年4月初開始研制,制作完成后進行試驗,驗證其可行性。

首先在設計過程中,最初在選擇釜體材料為高溫鎳基合金后,對其試驗達不到理想的結果,后來對材料的加工工藝進行了改進,將釜體的主要整體結構進行特殊處理,大大的提高了零件的耐磨性、耐疲勞性、耐蝕性及耐高溫的特性。

釜體結構完成后,于4月26日開始進行試驗。

(1)第一次試驗條件

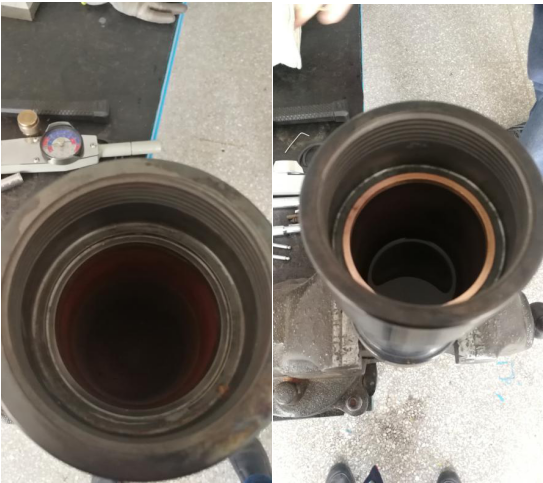

試驗溫度為240°,試驗時間24小時,選用改性四氟墊圈。試驗如下圖所示。

試驗結果:密封圈發生變形。

(2)后來改密封環的材質為耐高溫合金材料,進行如下試驗:

1)第一次試驗條件

試驗溫度:316℃,試驗時間:24小時。試驗結果:密封圈的密封效果不好。

2)第二次試驗條件

試驗溫度:316℃,試驗時間:24小時,改進密封圈的加工工藝。試驗如下圖所示。

試驗結果:排氣閥處的密封效果不好。

3)第三次實驗條件

試驗溫度:316℃,試驗時間:24小時,改進排氣閥的加工工藝。試驗如下圖所示。

在進行多次試驗后,最終試驗于2019.5.9日試制成功,達到了預期的目標。試驗成功照片如下圖所示。

目前第一批超高溫承壓釜體在2019年5月15日已發用戶,取得了良好的成效。后續大批客戶也已進行使用中,效果良好。
